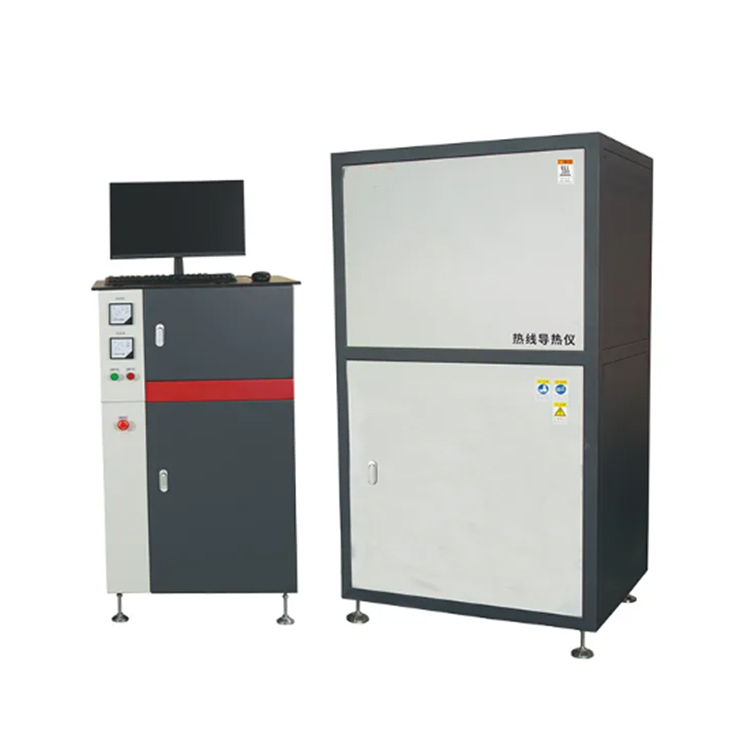

Probador de Conductividad Térmica (método del hilo caliente)

I. Descripción general del probador de conductividad térmica por método del hilo caliente

El probador de conductividad térmica por hilo caliente es un dispositivo de prueba físico de alta precisión, utilizado principalmente para medir la conductividad térmica de refractarios de carbono sin aleación. El diseño y fabricación del probador de conductividad térmica por hilo caliente cumplen estrictamente con los estándares de prueba GE590 y 15O6894:19906, lo que garantiza la precisión y confiabilidad de los resultados de prueba. Mediante tecnología y procesos precisos, el probador de conductividad térmica por hilo caliente ofrece a los usuarios una solución de prueba eficiente y conveniente.

II. Parámetros técnicos detallados del probador de conductividad térmica por hilo caliente

1. Rango de temperatura de prueba: El probador de conductividad térmica por hilo caliente puede operar dentro de un amplio rango de temperatura desde la temperatura ambiente hasta 1250°C, lo que significa que puede adaptarse a diversos entornos extremos y satisfacer las necesidades de prueba de diferentes materiales.
2. Rango de prueba de conductividad térmica: El rango de prueba de conductividad térmica del equipo es de 0,02-28 W/(m.K), cubriendo materiales con conductividad térmica baja a alta, lo que hace que su aplicación sea muy amplia.
3. Precisión de la prueba: El medidor de conductividad térmica por hilo caliente alcanza una precisión de prueba del 0,5 %. Este resultado de prueba de alta precisión proporciona a los usuarios un soporte de datos confiable, asegurando la exactitud en la evaluación del rendimiento del material.
4. Tamaño de la muestra de prueba: El tamaño de la muestra de prueba utilizado por el equipo es de 230x114x65 mm, requiriendo dos muestras para la prueba. Este diseño de tamaño garantiza pruebas estandarizadas y facilita la preparación y sustitución de las muestras.
5. Volumen del horno de calentamiento: El volumen del horno de calentamiento del medidor de conductividad térmica por hilo caliente es de 410x305x290 mm. Este volumen es suficiente para acomodar muestras de prueba de diferentes tamaños, asegurando un funcionamiento adecuado de las pruebas.
6. Material, diámetro y longitud del alambre caliente: El alambre caliente del dispositivo está hecho de Pt (platino), con un diámetro de 0,3 mm y una longitud de 235 mm. La resistencia a altas temperaturas y la resistencia a la corrosión del alambre caliente de platino garantizan la estabilidad y fiabilidad a largo plazo del ensayo.
7. Voltaje del alambre caliente: El rango de voltaje del alambre caliente del medidor de conductividad térmica por alambre caliente es de 0-40 V, lo que asegura el funcionamiento estable del equipo.
8. Precisión del voltímetro del alambre caliente: La precisión del voltímetro del alambre caliente es del 0,01 %, lo que garantiza la exactitud de los datos de prueba.
9. Transmisor de adquisición de señal digital: El medidor de conductividad térmica por alambre caliente utiliza un transmisor de adquisición de señal digital de ultra alta precisión importado, que mejora la precisión y estabilidad en la adquisición de señales.
10. Sistema de control y medición de estabilidad de potencia del alambre caliente: El sistema de control y medición de estabilidad de potencia del alambre caliente tiene una precisión de control del 0,1 %, lo que garantiza un control y medición precisos de la potencia del alambre caliente.
11. Modo de medición y control por microcomputador: El medidor de conductividad térmica por hilo caliente adopta un modo de medición y control por microcomputador, con un sistema de control basado en el sistema operativo Windows. Puede trazar continuamente las curvas de corriente, voltaje, potencia y aumento de temperatura del hilo caliente. Simultáneamente, los datos de prueba pueden generar archivos de datos XCE, lo que permite a los usuarios visualizarlos y analizarlos mediante software de terceros.

III. Aplicaciones de los medidores de conductividad térmica por hilo caliente
Los medidores de conductividad térmica por alambre caliente se utilizan ampliamente en la investigación de ciencia de materiales, la producción industrial y el control de calidad. Proporcionan datos de prueba cruciales para la producción y aplicación de materiales refractarios, ayudando a investigadores e ingenieros a evaluar la conductividad térmica de los materiales, optimizando así el diseño de productos y los procesos de fabricación. Con su alta ductilidad, alta estabilidad y amplia gama de aplicaciones, el medidor de conductividad térmica por alambre caliente se ha convertido en una herramienta importante para probar la conductividad térmica de materiales refractarios. A través de la introducción detallada anterior, podemos comprender las ventajas técnicas y el valor aplicado de estos medidores, los cuales brindan un sólido apoyo técnico a la investigación y desarrollo en ciencia de materiales y a la producción industrial.
