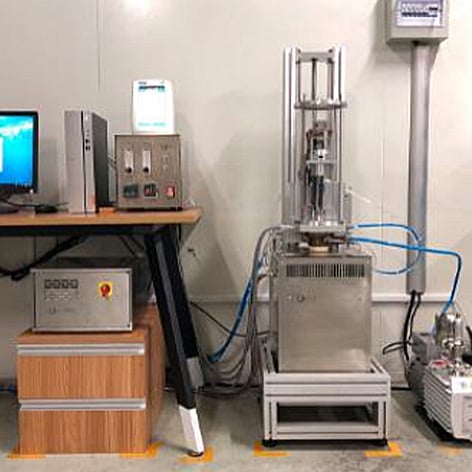

مقياس لزوجة عالي الحرارة

الوصف

تتمثّل الأهمية البالغة للخصائص الفيزيائية والكيميائية للخبث في دراسة العمليات المعدنية. ولذلك، فإن بحث بعض الخصائص الفيزيائية للخبث، مثل اللزوجة، وتوتر السطح، والكثافة، والتوصيلية، يوفّر توجيهاً لتشغيل العمليات المعدنية بطريقة معقولة ولضمان جودة المنتج. ويُستخدم هذا الجهاز لاختبار ودراسة خصائص الخبث الواقي المستخدم في الصب المستمر، ومنها: اللزوجة عند درجات الحرارة العالية، وتوتر السطح، والكثافة عند درجات الحرارة العالية، والتوصيلية. ويتّسم هذا الجهاز بقياسٍ وتحكُّمٍ إلكترونيَّين دقيقين باستخدام حاسوب صغير (مايكروكمبيوتر)، وبمحرك خطوي عالي الدقة ونظام تحكُّم بالنبضات (PLC)، وبتحكم فائق الدقة في السرعة. كما يستخدم ميزان إلكتروني عالي الدقة لعملية الوزن (لقياس الكثافة عند درجات الحرارة العالية). وهو يحقّق تماماً متطلبات معيار الاختبار YB/T185.

يمكن استخدامه أيضًا لتحديد لزوجة الزجاج المنصهر أو غيره من المواد في حالتها المنصهرة عند درجات حرارة مختلفة، والحصول على منحنى الارتباط بين اللزوجة والحرارة للزجاج المنصهر. ويُحفظ الزجاج المنصهر عند درجة حرارة مُحدَّدة مسبقًا لتحقيق حالة التوازن، أو يُقاس ديناميكيًّا بمعدل تبريد معين لتحديد التغير في اللزوجة مع درجة الحرارة أثناء عملية التبريد. وتتم مراقبة درجة حرارة عيِّنة الزجاج بواسطة ثيرموكبل العيِّنة الموجود أسفل البوتقة، ويُرسل قيمة درجة الحرارة إلى برنامج الحاسوب لعرضها في الوقت الفعلي. ثم يُخفض المحرِّك ببطءٍ ويُغمر في عيِّنة الزجاج المنصهر، ويبدأ جهاز قياس اللزوجة بالدوران عند سرعة مُحدَّدة مسبقًا، مع عرض قراءة اللزوجة المقابلة. ويتم حفظ فرق الزمن وقيمة اللزوجة المقابلة ودرجة الحرارة عند سرعات الدوران المختلفة في ملف بيانات الحاسوب.

تُستخدم هذه الأداة بشكل رئيسي لاختبار ودراسة معايير مثل لزوجة المواد عند درجات الحرارة العالية، والتوتر السطحي، وكثافة المواد عند درجات الحرارة العالية، والتوصيلية الكهربائية للمواد غير المعدنية مثل الخَبَث. وتتم عملية التحكم فيها بواسطة الحاسوب. وتُستخدم قضيب سيليكون-موليبدينوم عالي الحرارة من طراز GM1800 كعنصر تسخين، بينما تُستخدم مقاومة حرارية من النوع B لقياس درجة الحرارة، ويتحكم وحدة تحكم في درجة الحرارة عالية الدقة بدقة في معدل التسخين، كما يجمع نظام جمع البيانات باستخدام مستشعر عزم دوران عالي الدقة البيانات ويعرضها في الوقت الفعلي على شاشة الحاسوب. ويمكن طباعة تقرير تجريبي بعد الانتهاء من التجربة.

المواصفات

١. درجة حرارة التشغيل طويلة الأمد: ١٦٥٠°م، وأقصى درجة حرارة قصيرة الأمد: ١٧٠٠°م (خلال ٣٠ دقيقة)؛

٢. قدرة التسخين في الفرن عالي الحرارة: ٣٨٠ فولت، ٤ كيلوواط؛

٣. التحكم المبرمج في درجة الحرارة / دقة التحكم في درجة الحرارة: ±١°م؛

٤. مدى اختبار اللزوجة / الدقة: ٠٫١–١٠٥ باسكال·ثانية ±٢٪؛ (MVT.HT1101)

٥. نطاق قياس الكثافة عند درجات الحرارة العالية/الدقة: ٠٫٠١–١٠ غرام/سم³ ±٣٪؛ (الطراز MVT.HT1103)

٦. نطاق قياس التوتر السطحي/الدقة: أكثر من ١×١٠⁻³ نيوتن/متر ±٣٪؛ (يشمل الطراز MVT.HT1103)
التركيز على بحوث وأعمال تطبيق أفران التسخين الكهربائية وأجهزة الاختبار الحراري

٧. نطاق قياس المقاومة/الدقة: ١ ملي أوم إلى ١٠٠ ميغا أوم ±٣٪؛ (مع الطراز MVT.HT1102)

٨. مدى الميزان/الدقة: ١٠–٣٠٠ غرام/٠٫٠٠١ غرام؛ (مع الطراز MVT.HT1103)

٩. حمام ثابت الحرارة: نطاق درجة الحرارة: ٥–٩٥°مئوية، الدقة: ±٠٫١°مئوية، سعة الخزان الداخلي: ٥ لتر
