Yüksek Sıcaklıkta Yüklenme ile Yumuşama ve Sünme Test Cihazının Çalışma Prensibi ve Önemi

Yüksek Sıcaklıkta Yüklenme ve Yumuşama ile Sünme Test Cihazı, malzemelerin yüksek sıcaklıkta mekanik özelliklerini karakterize etmek için kullanılan temel bir ekipmandır; bu cihaz, refrakter malzemeler, metal malzemeler, seramikler ve kompozit malzemeler üzerine yapılan araştırmalarda ve kalite kontrolünde yaygın olarak kullanılmaktadır. Bu cihaz, malzemelerin gerçek kullanım ortamlarında karşılaştığı yüksek sıcaklık ve mekanik yüklerin birleşik etkilerini simüle edebilir. Malzemenin yük altında yumuşama sıcaklığı, sünme hızı ve uzun süreli dayanımı gibi temel parametreleri doğrudan ve doğru bir şekilde izler. Bu parametreler, yüksek sıcaklıkta çalışan ekipmanların tasarım bütünlüğünü, güvenlik paylarını ve kullanım ömürlerini doğrudan belirler; dolayısıyla malzeme seçimi, yapısal tasarım ve kullanım ömrü tahmini için vazgeçilmez deneysel veri kaynaklarıdır. Yüksek Sıcaklıkta Yüklenme ve Yumuşama ile Sünme Test Cihazının çalışma prensiplerini ayrıntılı bir şekilde anlamak ve teknik önemini takdir etmek, testlerin doğru şekilde gerçekleştirilmesi ile elde edilen verilerin bilimsel olarak değerlendirilmesi açısından büyük önem taşımaktadır.

Yüksek Sıcaklıkta Yüklenen Malzemelerin Yumuşama ve Sünme Test Cihazının Çalışma Prensipleri

Cihazın Çalışma Prensipleri

1. **Sıcaklık Kontrol Sistemi:** Yüksek Sıcaklıkta Yüklenme ile Yumuşama ve Sünme Test Cihazı, numuneyi hedef sıcaklığa ulaştırmak için direnç ısıtma veya silisyum karbür çubuk ısıtma yöntemlerinden birini kullanır. Isıtma fırını genellikle dikey veya yatay tüp fırınıdır ve fırın odasında, numune gereksinimlerini karşılayacak yeterli uzunlukta homojen sıcaklık bölgesine sahiptir. Sıcaklık kontrolü, PID düzenleme ve çok noktalı termokupl izleme ile sağlanır; bu sayede ±1°C’lik bir sıcaklık kontrol doğruluğu elde edilir. Programlanabilir ısıtma sistemi, doğrusal veya basamaklı sıcaklık artışını destekler; ısıtma hızı ilgili test standartlarına göre ayarlanır ve tipik olarak dakikada 2 ila 10°C arasındadır. Yüksek sıcaklık bölgesindeki sıcaklık homojenliği, fırın odası yapısının optimize edilmesi ve sıcaklık eşitleme bloklarının kullanılmasıyla artırılır; böylece numunenin eşit şekilde ısıtılması sağlanır.
   2. **Yükleme Sistemi:** Yükleme sistemi, numuneye sabit veya değişken mekanik yükler uygular. Hidrolik yükleme sistemleri, yağ basıncını hassas bir şekilde kontrol etmek için servo valfler kullanır ve böylece kararlı ve ayarlanabilir yükler sağlar; mekanik yükleme sistemleri ise yükleme için kollar ve ağırlıklar mekanizması veya bilyalı vida kullanır ve basit ancak güvenilir bir yapı tasarımı sunar. Yük ölçümü, test gereksinimlerini karşılayacak yeterli ölçüm aralığına sahip ve doğruluk sınıfı en az 0,5 olan yüksek hassasiyetli kuvvet sensörleriyle yapılır. Yükleme ekseni, eksantrik yüklemeden kaynaklanabilecek ek eğilme momentlerini önlemek amacıyla numune ekseniyle aynı eksen üzerinde hizalanmıştır. Yüksek sıcaklıklarda numune deformasyonu nedeniyle yük dalgalanmaları oluştuğunda sistem, sabit yükü korumak için gerçek zamanlı geri bildirim ve ayarlama sağlar.
   3. **Şekil Değiştirme Ölçüm Sistemi:** Şekil değiştirme ölçümü, sürünme verileri elde etmede kritik bir bileşendir. Yüksek sıcaklıkta uzama ölçerler, yer değiştirmeyi iletmek için seramik veya kuvars çubuklar kullanır ve numunenin ölçüm uzunluğundaki şekil değişimini 0,1 mikrometre çözünürlüğe kadar ölçer. Lazer yer değiştirme sensörleri veya optik ölçekler, temaslı yöntemlerde doğası gereği ortaya çıkan termal genleşme kaynaklı etkileşimleri önleyerek temassız ölçüm imkânı sağlar. Şekil değiştirme verileri gerçek zamanlı olarak toplanır ve bir bilgisayar tarafından zaman-şekil değiştirme eğrisi kaydedilir. Yük yumuşatma testleri için sistem, numunenin yükseklik değişikliklerini ölçerek göreli şekil değiştirme hızını hesaplar.
   4. Atmosfer Kontrol Sistemi: Test gereksinimlerine bağlı olarak fırın odası, bir vakum ortamına indirilebilir, inert gazla temizlenebilir veya belirli bir atmosferi korumak için kontrol edilebilir. Vakum sistemi, son vakum seviyesi 10⁻³ Pa’ya ulaşabilen bir mekanik pompa ve bir difüzyon pompasından oluşur. Inert atmosferler için yüksek saflıkta azot veya argon kullanılır ve numunenin oksitlenmesini önlemek amacıyla akış hızları kontrol edilir. Özel testler için, malzeme özelliklerine çevrenin etkisini incelemek amacıyla aşındırıcı veya indirgeyici atmosferler de yapılandırılabilir.
   Ii temel Test İşlevleri

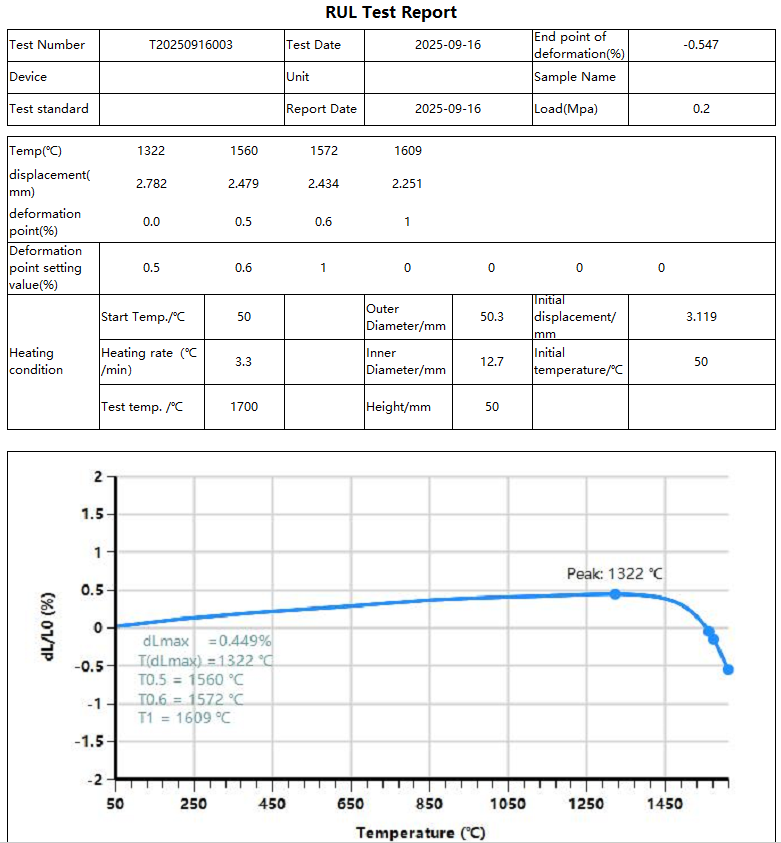

   1. Yük-Şekil Değiştirme Sıcaklığının Belirlenmesi: Yük-şekil değiştirme sıcaklığı, bir refrakter malzemenin sabit bir basınç gerilmesi altında sıcaklık yükseldikçe belirli bir miktar şekil değiştirmeye uğradığı sıcaklık olarak tanımlanır; bu, malzemenin yüksek sıcaklıklarda yük taşıma kapasitesini karakterize eder. Deney sırasında standart bir numune fırının içine yerleştirilir, önceden belirlenmiş bir basınç gerilmesi uygulanır ve numunenin yüksekliğindeki değişimler sürekli kaydedilirken sıcaklık sabit bir hızda artırılır. Şekil değiştirme oranının %0,5’e ulaştığı sıcaklık, yumuşamaya başlama noktasını; %4’e ulaştığı sıcaklık ise yumuşamanın bitiş noktasını işaret eder. Bu deney, fırın astarlarının yüksek sıcaklıklarda maruz kaldığı gerilme durumunu taklit eder ve uygun kullanım sıcaklıklarının belirlenmesi açısından kritik bir temel oluşturur. 2. Sünme Performansı Testi: Sünme, bir malzemenin sabit sıcaklık ve sabit gerilme koşulları altında zamanla yavaşça şekil değiştirmesi olgusudur. Deney sırasında sıcaklık hedef seviyeye hızlıca yükseltilir; termal dengenin sağlanması ardından önceden belirlenmiş gerilme uygulanır ve zamana bağlı şekil değiştirme değişimi sürekli olarak kaydedilir. Sünme eğrisi genellikle üç aşamaya ayrılır: başlangıç sünmesi, kararlı durum sünmesi ve hızlanan sünme; kararlı durum sünme hızı, malzemenin sünmeye karşı direncini değerlendirmek için kullanılan temel ölçütü oluşturur. Farklı sıcaklık ve gerilme kombinasyonlarında yapılan testler sayesinde, malzemenin uzun dönemlik kullanım davranışını tahmin etmek amacıyla bir sünme constitutive (gerilme-şekil değiştirme) denklemi oluşturulabilir.
   3. Kopma Dayanımı Testi: Kopma dayanımı, bir malzemenin kırılmasından önce belirli bir sıcaklıkta ve önceden belirlenmiş bir süre boyunca dayanabileceği maksimum gerilim olarak tanımlanır. Bu test, sürünme testine benzer ancak bitiş kriteri olarak kırılmayı kullanır; sistem, kırılma süresini ve kırıldıktan sonraki uzamayı kaydeder. Sürünme kopma dayanımı verileri, izin verilen tasarım gerilmelerinin belirlenmesinde kullanılır ve bu sayede yüksek sıcaklıkta çalışan bileşenlerin güvenli çalışması sağlanır. Zaman-sıcaklık parametrik yöntemler uygulanarak sürünme kopma dayanımı, malzemenin uzun süreli kullanım ömrü boyunca gösterdiği davranışı tahmin etmek amacıyla ekstrapole edilebilir.
   4. Isıl Genleşme Katsayılarının Belirlenmesi: Yüksek hassasiyetli bir yer değiştirme ölçüm sistemiyle donatılmış olan bu test cihazı, bir malzemenin ısıl genleşme eğrisini çizebilir ve hem ortalama hem de anlık doğrusal ısıl genleşme katsayılarını hesaplayabilir. Bu ısıl genleşme katsayıları, fırın tasarımı sırasında genleşme derzlerinin hesaplanmasında kritik öneme sahiptir; bu da termal gerilmelerden kaynaklanan yapısal hasarların önlenmesi için gerekli bir ölçüttür.
   III. Teknik Önemin Analizi
   1. Malzeme Ar-Ge ve Kalite Kontrolünün Temel Taşı: Yüksek sıcaklıkta yük altında yumuşama ve sürünme test cihazları, yeni geliştirilen malzemelerin performansını değerlendirmek için bir araç sağlar; farklı formüller ve işlem teknikleriyle üretilen malzemelerin özelliklerini karşılaştırarak malzeme tasarımı etkili bir şekilde optimize edilebilir. Üretim kalite kontrolü alanında periyodik örnek alma ve test işlemleri, farklı üretim partileri boyunca ürün performansının kararlılığını ve tutarlılığını sağlamak için kullanılır. Ayrıca, malzeme standartlarının oluşturulması ve revizyonu kapsamlı ampirik test verilerine büyük ölçüde dayanır; bu nedenle bu ölçüm cihazları, söz konusu standartların kurulduğu temel fiziksel altyapıyı oluşturur.
   2. Yüksek Sıcaklık Ekipmanlarının Tasarım Temeli: Endüstriyel fırınlar, kazanlar, buhar türbinleri ve havacılık motorları gibi yüksek sıcaklık ekipmanlarının tasarımı, malzemelerin yüksek sıcaklıklardaki performanslarına ilişkin doğru verilere ihtiyaç duyar. Tasarım sıcaklıklarının belirlenmesi, duvar kalınlıklarının hesaplanması ve kullanım ömürlerinin tahmin edilmesi, tümü test verilerini temel girdi olarak kullanır. Yetersiz veya yanlış veriler, aşırı korumacı tasarımlara (bunun sonucunda malzeme israfına) ya da tam tersine, erken başarısızlığa eğilimli riskli tasarımlara yol açabilir; dolayısıyla test cihazı, bilinçli karar verme süreci için bilimsel bir temel sağlar.
   3. Arıza Analizi ve Kazalarda Soruşturma İçin Bir Araç: Yüksek sıcaklıkta çalışan bir bileşenin arızalanmasının ardından, cihaz, kalan malzeme içindeki özellik değişimlerini test ederek arıza nedenlerinin analiz edilmesini ve kalan kullanım ömrünün değerlendirilmesini kolaylaştırır. Kazalarda soruşturma bağlamında cihaz, malzemenin tasarım spesifikasyonlarını karşılayıp karşılamadığını doğrulamak amacıyla gerçek kullanım koşullarının simülasyonunu sağlar ve sorumluluğun belirlenmesine yardımcı olur. Elde edilen test verileri, teknik arabuluculuk süreçleri ve hukuki davalarda kritik kanıt niteliğindedir.
   4. Standartlaştırma ve Uluslararası Karşılıklı Tanınma Desteği: ASTM, ISO ve DIN gibi uluslararası standartlar ile ulusal standartlar (örneğin GB/T), yüksek sıcaklık test yöntemlerine sıkı gereksinimler getirir; bu nedenle test cihazları bu düzenleyici standartlara tam olarak uyum sağlamalıdır. Laboratuvarlar akreditasyon kazandığında (örneğin CNAS aracılığıyla), elde edilen test verileri uluslararası düzeyde karşılıklı tanınma kazanır ve böylece ürün ihracatı ile teknik bilgi alışverişi kolaylaşır. Ayrıca, yurt içinde üretilen test cihazlarının performansındaki ilerlemeler, daha önce ithal cihazların elinde tuttuğu tekelin kırılmasına yardımcı olmakta ve toplam test maliyetlerinin azalmasına yol açmaktadır.
   IV. Gelişim Eğilimleri ve Teknolojik İlerlemeler
   1. Geliştirilmiş Test Hassasiyeti ve Otomasyonu: Yüksek hassasiyetli kuvvet ve yer değiştirme sensörlerinin kullanılması, nanometre ölçekli çözünürlükle çok küçük deformasyonların ölçülmesini sağlar. Robotik numune taşıma ve yükleme özelliklerine sahip tam otomatik test iş akışları, izlemeye gerek kalmadan uzun süreli test işlemlerinin gerçekleştirilmesine olanak tanır. Ayrıca, birden fazla numunenin aynı anda paralel olarak test edilmesi özelliği, ekipman kullanım verimliliğini ve veri çıktı hacmini önemli ölçüde artırır. 2. Aşırı Koşullar Benzetimi Yetenekleri: Silisyum karbür ısıtma elemanları veya endüksiyon ısıtma yöntemleriyle gerçekleştirilen yüksek sıcaklık testleri, 2.000 °C’yi aşan sıcaklıklarda test yapılmasını mümkün kılar. Çekme, basma ve burulma yüklemelerinin birlikte uygulanmasıyla karmaşık gerilme durumları benzetilerek çok eksenli gerilme koşulları yeniden oluşturulur. Çok uzun süreli testler—on binlerce saat süren dayanıklılık deneyleri dahil—malzemelerin birkaç on yıllık hizmet ömrü boyunca göstereceği davranışların tahmin edilmesine imkân tanır.
   3. Sahada Karakterizasyonu ve Çoklu Fiziksel Etkileşim: Test süreci sırasında, malzemenin mikroyapısındaki gelişimi ortaya çıkarmak amacıyla sahada X-ışını kırınımı ve elektron mikroskobu gözlemleri gerçekleştirilir. Isıl, mekanik, kimyasal ve radyasyon alanlarını birleştiren çoklu fiziksel etkileşim testleri, nükleer reaktörler, uzay araçları ve benzeri uygulamalarda karşılaşılan aşırı koşulları simüle eder. Malzeme performansının tahmin edilmesi ve deneysel tasarımın yönlendirilmesi amacıyla hesaplamalı malzeme bilimi, deneysel testlerle entegre edilir.
   4. Zekâ ve Veriye Dayalı Yaklaşımlar: Yapay zekâ destekli veri analizi, malzeme bozulmasının kritik aşamalarını otomatik olarak belirler ve kalan kullanım ömrünü tahmin eder. Büyük veri platformu, birden fazla kaynaktan toplanan test verilerini birleştirerek temelde yatan kalıpları ortaya çıkarır ve malzeme tasarımını optimize eder. Dijital İkiz teknolojisi, sanal ve fiziksel test ortamları arasındaki iş birliğini kolaylaştırarak araştırma ve geliştirme döngülerini hızlandırır.
   Özetle, yüksek sıcaklıkta yüklenme-şekil değiştirme ve yumuşama test cihazlarının çalışma prensibi, hassas sıcaklık kontrolü, mekanik yükleme ve şekil değiştirme ölçümü ile atmosfer kontrolü gibi çoklu alt sistemlerin koordine çalışmasını içerir. Bu cihazların önemi, çeşitli düzeylerde kendini gösterir: malzeme araştırma-geliştirme çalışmalarını desteklemek, ekipman tasarımının bütünlüğünü sağlamak, arıza analizlerini kolaylaştırmak ve teknik standartların oluşturulmasını ilerletmek. Yüksek sıcaklık sektörlerindeki büyüme ve malzeme bilimindeki gelişmelerle birlikte, bu test cihazları için performans gereksinimleri sürekli artmakta; bu da teknolojiyi daha yüksek hassasiyet, otomasyon, aşırı koşullarda çalışma yeteneği ve akıllı işlevsellik doğrultusunda ileriye taşımaktadır. Test prensiplerini bilmek, testleri doğru şekilde uygulamak ve verileri bilimsel olarak değerlendirmek; malzeme bilimcileri ve mühendislik profesyonelleri için temel yeterlilikleri oluşturur—bu yeterlilikler, yüksek sıcaklıkta çalışan malzemelerin teknolojisinin ilerlemesini sağlamak ve yüksek sıcaklık ekipmanlarının güvenli, güvenilir şekilde çalışmasını sağlamak açısından hayati bir güvencedir. Herhangi bir ihtiyaç veya sorunuz olması durumunda lütfen şirketimizle telefonla ya da mesaj yoluyla iletişime geçmekten çekinmeyin!
